一種新的磁環電感繞線方法
分類：公司新聞 發布時間：2022-09-05 瀏覽量：2263
330125鐵硅鋁磁環，繞線1.6線徑 40圈，繞滿一層可以排列23圈左右，按照常規的繞線方法，一層排列滿后，朝一個方向繼續往前排列第二層，繞夠40圈，起始線的導線被線圈給壓住，現在問題來了，因為根據工藝要求，起始線和結束線的線頭是需要穿一截TFL套管的，如果線被壓住或者無法活動是沒辦法穿TFL套管的。

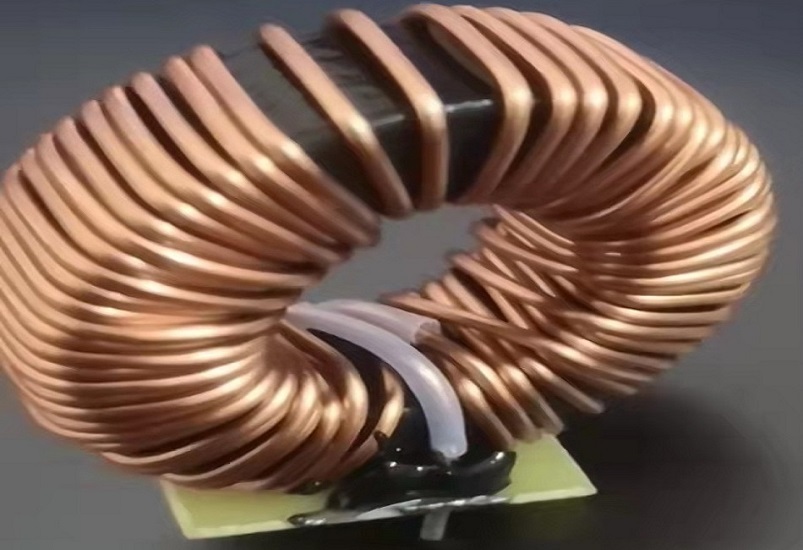

產品實物圖

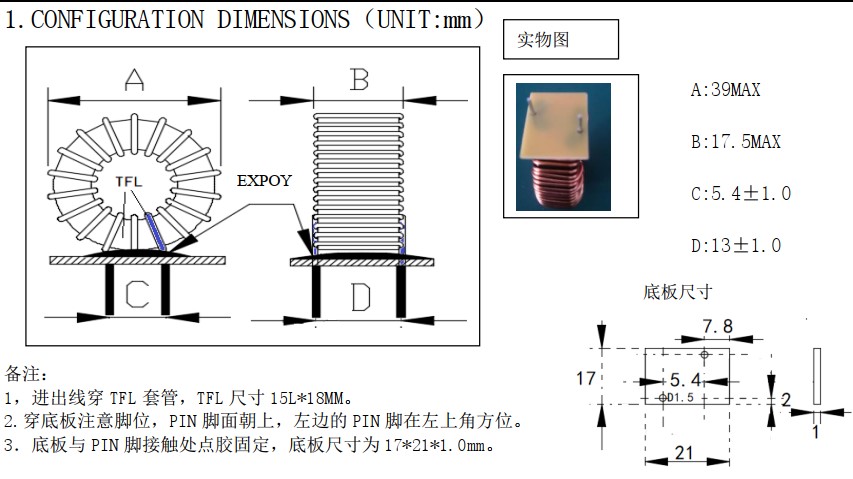

工藝要求圖
玖豐工程經過對產品特點進行研究后，決定對繞線圈數進行拆分，40圈分兩半繞，磁環的上半圓弧繞20圈，剩下的下半圓弧繞20圈，全部都是排列2層，這樣線頭全部在最上面，也方便穿TFL套管。
具體的繞線步驟是：將導線對折，順時針繞線，疏繞11圈，差不多滿了半圓，然后逆時針往回排線開始排列第二層，沿著縫隙排列，拉夠9圈差不多回到了起繞處，剩下的20圈如法炮制，也是疏繞，不同的是起繞處需要預留合適的縫隙方便出腳及后續的上錫，第一層差不多排列了9圈，半圓拉滿，往回拉逆時針走線，一起拉滿20圈，兩個半圓合在一起剛好40圈，不同的是兩個線頭均在最上面，是活動的，穿TFL套管非常方便，同時將繞線圈數進行拆分，避免了磁環頻繁的轉動，繞線效率提高了一半，出腳預留縫隙為后續拉腳，穿套管，上錫提高了極大的便利及安全。
