測試電平不同對磁環電感測試有什么影響？
分類：公司新聞 發布時間：2022-09-30 瀏覽量：2406
電感一般可以用萬用表進行簡單的測試，精度不高，電感廠家一般使用專業的數字電橋測試，我們知道隨著測試頻率的提高，電感量會(huì )上升到一定峰值后往下下降，甚至沒有感量，這個特性和磁環材料的頻譜范圍有關，到頻率超出材料范圍，感量很低甚至沒有感量。在日常磁環電感檢測中，測試條件有一個要素：測試頻率，電平，機器內阻，如1KHZ/0.25v，內阻常見的有30Ω，100Ω，用的比較少的還有20,25,50，70Ω，就拿通惠系列儀器來說，開機默認是30Ω內阻。不同的內阻下測試感量，其結果是不一樣的，下面我們來介紹一下測試電平不同對磁環電感的影響。

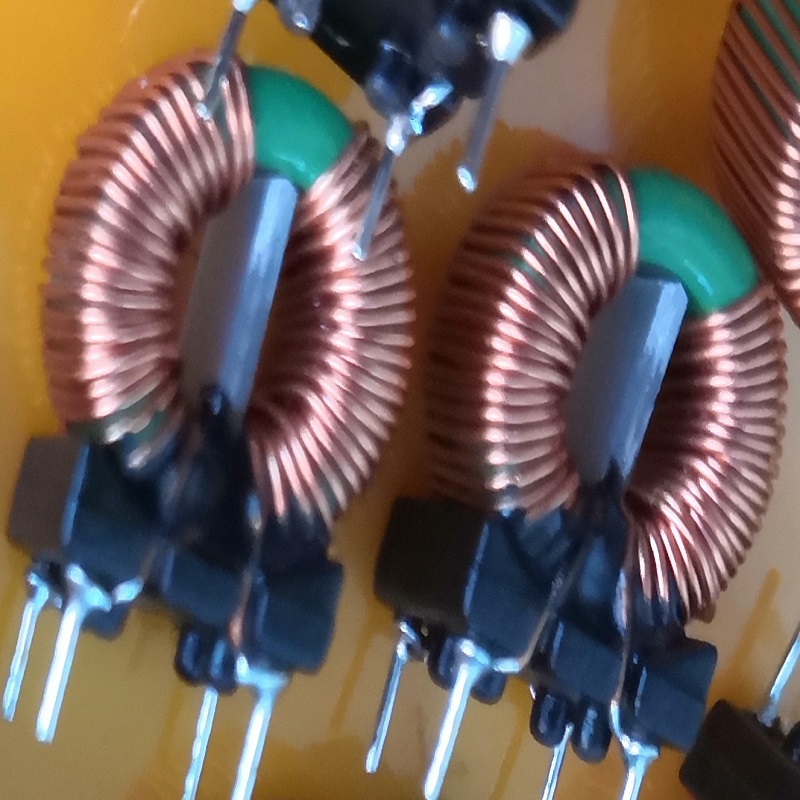

共模磁環電感
最近小編接到客戶投訴一款953-650uH的磁環電感，感量不良，要求650uH最小，客戶反饋測試出來的都是470uh，而我司測試出來的全部都是900uh，1mH左右，經過測試對比，發現調試測試條件，當調整至1KHZ/1v測試是，測試數據和客戶反饋的相吻合，我們再自行測試一款錳芯磁環1695電感，1KHZ/0.3v下測試是16mH，用1kHZ/1v下測試是8mH，測試電平不同測試結果千差萬別。由此我們可以發現，電平越高，感量越低，磁環感量越高，隨著電平上升，電感量衰減越多。
所以我們處理客訴的時候，需要和終端核對儀器及測試條件是十分必要的，一條原則，測試條件以磁環材料廠家的材料測試條件為準，如一般錳芯磁環的單圈測試條件是1KHZ/0.25v,那么我們就以該條件為準。
