SQ共模電感可以替代磁環電感嗎
分類：電感資訊 發布時間：2023-06-06 瀏覽量：553

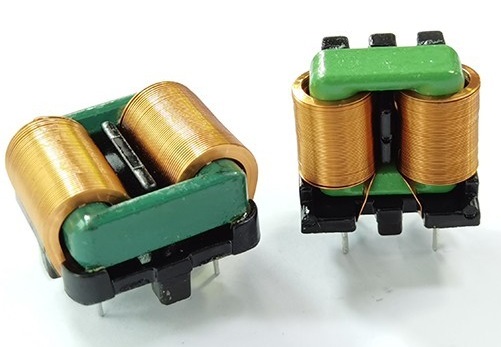

SQ共模電感是可以替代磁環共模電感的，磁環電感通常用于濾波和功率轉換應用，而SQ共模電感主要用于減小共模干擾和提高電磁兼容性。
SQ共模電感是一種雙線圈電感，可以同時傳輸兩個反向的信號，以減小共模噪聲。它通常由兩個獨立的線圈構成，其中一個線圈傳輸正常信號，另一個線圈傳輸反向信號。這種設計使得SQ共模電感在抑制共模干擾方面表現出色。
與磁環電感相比，SQ共模電感具有一些優勢。首先，SQ共模電感可以提供更好的共模抑制效果，因為它們專門設計用于減小共模噪聲。其次，SQ共模電感的結構相對簡單，制造成本較低。此外，由于SQ共模電感具有兩個獨立的線圈，它們還可以用于其他一些應用，如差模傳輸和信號隔離。
然而，需要注意的是，并非所有的應用都可以直接將SQ共模電感替代磁環電感。具體是否可以替代取決于電路設計和應用需求。在進行替代時，應仔細評估電感的電特性、頻率響應以及共模抑制能力，以確保所選的電感能夠滿足應用的要求。如果你有具體的應用需求，我可以幫助你進一步了解適合的替代方案。
SQ共模電感和共模磁環電感是兩種不同類型的電感器，適用于抑制電路中的共模噪聲。具體哪種更好，取決于應用的具體情況和要求。
共模電感（也稱為SQ電感）是一種將兩個相等的電感線圈在同一個磁芯上繞制而成的電感器。它們用于抑制共模噪聲，即同時在兩個信號線上出現的干擾信號。共模電感在高頻范圍內表現較好，對于高速數據傳輸和信號處理應用特別有用。它們通常適用于在電路板上實現的電子設備。

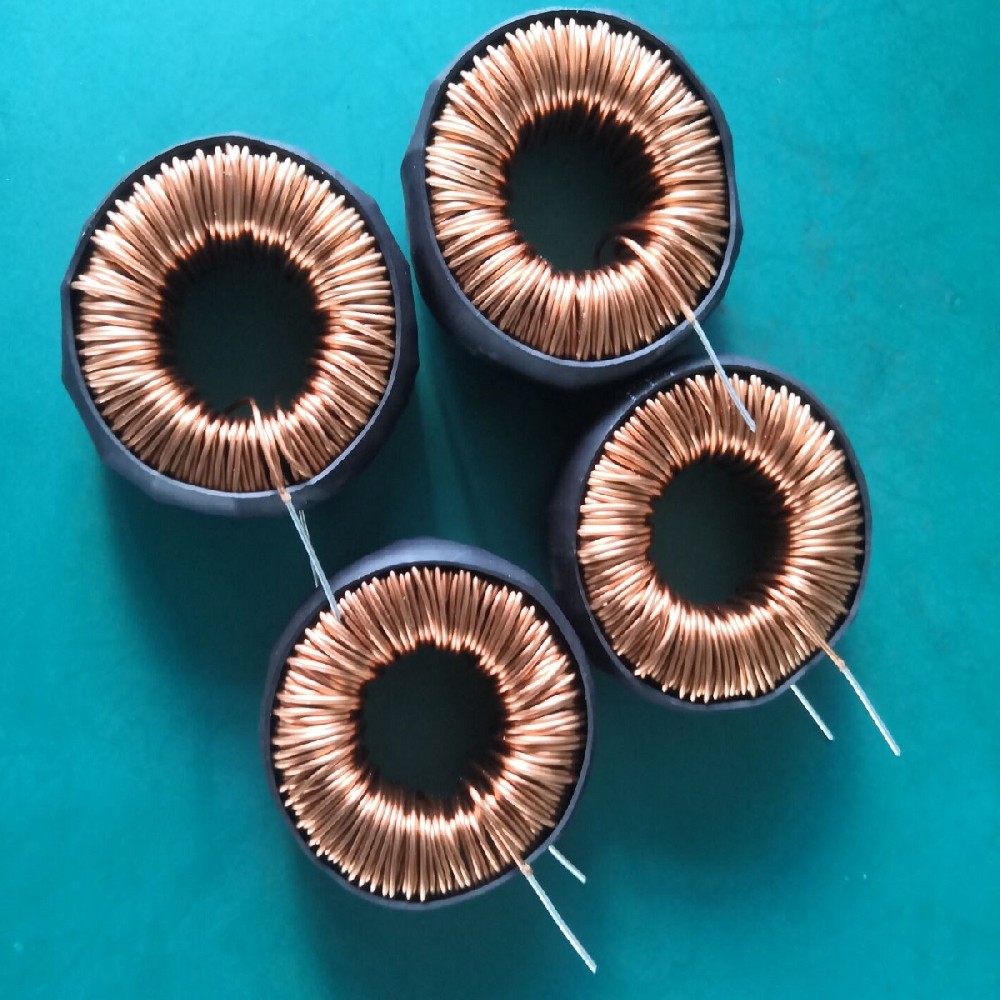

共模磁環電感是另一種用于抑制共模噪聲的電感器。它們由一組繞制在磁環上的線圈構成，常用于電源濾波和電磁兼容性（EMC）設計中。共模磁環電感在低頻和中頻范圍內表現較好，對于消除電源中的共模干擾和提高系統的EMC特性很有幫助。
選擇使用哪種電感器取決于應用的頻率范圍、性能需求和設計約束。在高頻應用中，如高速數據傳輸和信號處理，SQ共模電感可能更合適。而在低頻和中頻應用中，如電源濾波和EMC設計，共模磁環電感可能更有用.
磁環電感在新能源產品中起著重要的作用。以下是一些常見的應用領域：
電動車充電器：電動車的充電器需要將來自電網的交流電轉換為直流電供給電動車電池。在這個轉換過程中，磁環電感用于過濾電路中的高頻噪音和電磁干擾，確保充電器輸出的電流和電壓平穩無波動。
逆變器和變頻器：逆變器和變頻器用于將直流電轉換為交流電，供應給各種電動設備和系統，如太陽能系統、風力發電系統和電動機驅動系統。磁環電感在這些裝置中用于控制電流和電壓的波動，提供穩定的電力輸出。
無線充電器：無線充電器使用磁感應原理將電能從發射器傳輸到接收器，用于給手機、智能手表和其他電子設備進行無線充電。磁環電感在無線充電器中用于匹配和調整發射器和接收器之間的磁場，以實現高效的能量傳輸。
太陽能逆變器：太陽能逆變器將光伏電池板產生的直流電轉換為交流電，以供應給家庭、商業和工業用途。磁環電感在逆變器中用于濾除電路中的高頻噪音和電磁干擾，確保電力輸出的質量和穩定性。
總之，磁環電感在新能源產品中的作用是提供電路穩定性、濾除噪音和干擾，并確保高效的能量轉換和傳輸。這些功能對于新能源領域中的電力轉換和儲存至關重要。
