UU濾波器有什么作用？
分類：電感資訊 發布時間：2023-04-28 瀏覽量：560
UU濾波器是一種電子濾波器，主要用于去除電路系統中的高頻噪聲和諧波。其名稱源自濾波器所使用的鐵芯，鐵芯的形狀呈“U”型，因此得名UU濾波器。
在電路系統中，電流和電壓中經常存在著高頻噪聲和諧波。這些噪聲和諧波會(huì )對電路系統的運行和設備的正常工作造成影響。UU濾波器可以通過利用鐵芯的磁性來吸收和消除這些噪聲和諧波。它能夠有效地將高頻噪聲和諧波從電力系統中濾除，從而提高電路系統的穩定性和可靠性，保護電力設備的正常運行。
除了在電路系統中使用外，UU濾波器還可以應用于其他領域，例如音頻信號處理、通信系統等，用于去除噪聲和提高信號質量。
UU濾波器有兩個繞組，也叫共模濾波器，屬于共模電感的一種。
二，UU濾波共模電感和磁環共模電感有什么區別？
UU濾波器和磁環共模電感都是電路中常用的濾波元件，它們的作用都是濾除電路中的噪聲或干擾信號。然而，它們的結構和應用場景有所不同。

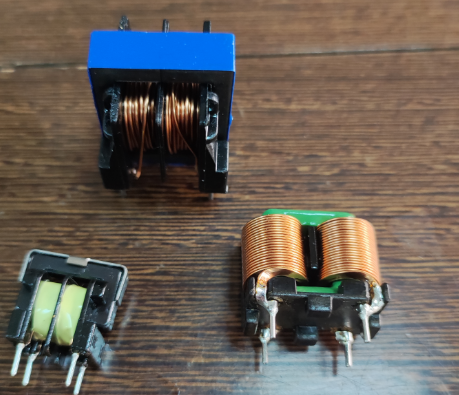

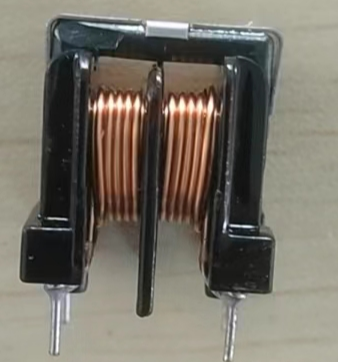

UU濾波器通常由一個U形磁芯和繞在磁芯上的線圈組成。它主要用于電源電路中，可以對電源輸出的直流信號進行濾波，去除其中的高頻噪聲。UU濾波器的優點是可以承受高電流和高功率，適用于大電流電源。缺點是體積較大，適用于高功率應用，但不適合在尺寸限制較小的場合使用。

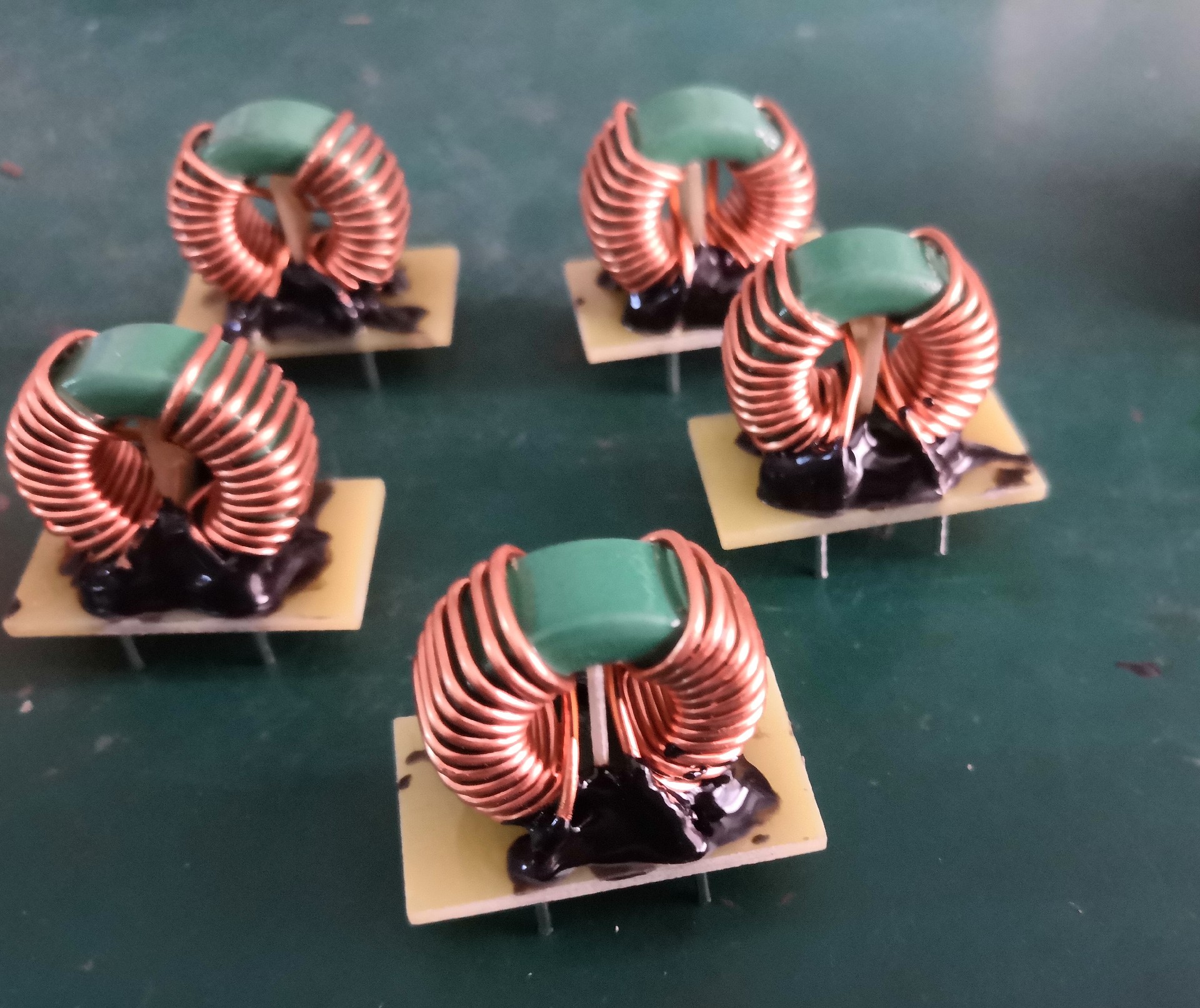

磁環共模電感通常由一個磁環和繞在磁環上的兩個線圈組成。它主要用于通訊電路和高速數字電路中，可以抑制信號傳輸過程中的共模噪聲。磁環共模電感的優點是結構簡單，適用于小電流、小功率電路，并且可以在較小的空間內實現。缺點是通常承受不了很高的功率和電流，適用于低功率應用。
因此，UU濾波器和磁環共模電感在應用場景和結構設計上存在差異，需要根據具體的電路需求進行選擇。
