磁環共模電感和SQ共模電感的區別
分類：電感資訊 發布時間：2023-03-06 瀏覽量：879
磁環共模電感和SQ共模電感都是用于抑制電磁干擾的電感器件，但它們的結構和特性有所不同。本文將介紹這兩種電感器件的區別和特點，并分析它們在電磁兼容方面的應用。

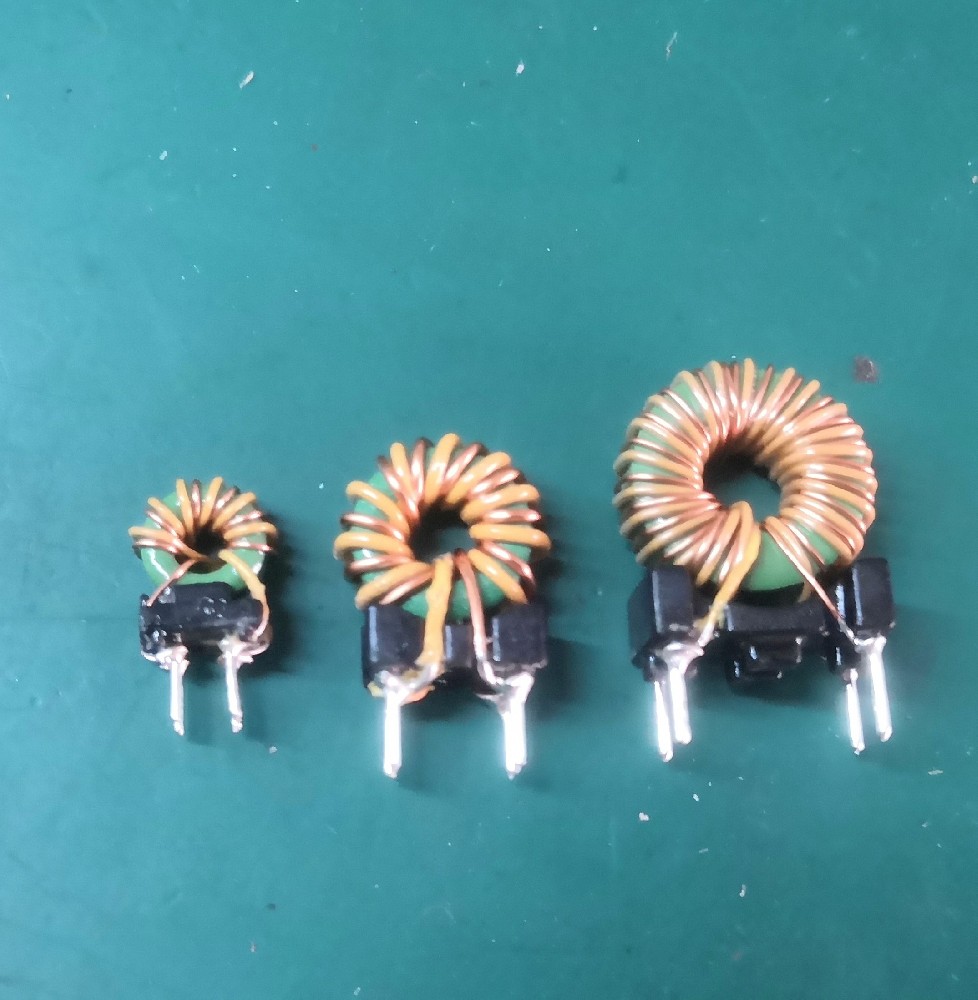

一、磁環共模電感
磁環共模電感是一種常用的電磁干擾抑制器件。它由磁性材料制成的環形磁芯和繞在磁芯上的兩個線圈組成。其中一條線圈被連接到待保護的信號線，另一條線圈被連接到地線。當信號線上出現共模干擾時，磁環共模電感會(huì )通過電磁感應產生一個相反的電壓，從而抵消共模干擾。
磁環共模電感的結構簡單，制造成本低，可以在寬頻范圍內提供有效的電磁干擾抑制。但它也存在一些缺點。首先，磁芯材料的飽和磁場限制了它的最大電流承受能力。其次，由于線圈繞制方式和磁芯材料的特性，磁環共模電感在不同頻率下的電磁干擾抑制效果不同。

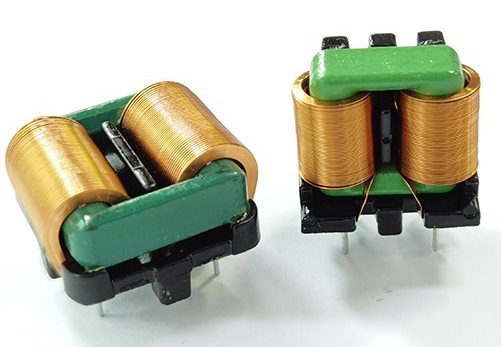

二、SQ共模電感
SQ共模電感是一種新型的電磁干擾抑制器件，它采用了特殊的線圈布局和材料，可以提供更廣泛的頻率響應和更高的電流承受能力。SQ共模電感的線圈通常是雙層或三層布局，以增加電感值和電流承受能力。材料方面，SQ共模電感通常采用具有高飽和磁感應強度和低磁滯損耗的鐵氧體材料。
與磁環共模電感相比，SQ共模電感在更廣泛的頻率范圍內提供了更有效的電磁干擾抑制。此外，SQ共模電感的電流承受能力也更高，可以承受更大的電流干擾。這使得SQ共模電感在高速數據通信和工業自動化等領域中得到廣泛應用。
三、應用比較
磁環共模電感和SQ共模電感都是用于電磁兼容（EMC）設計中的共模濾波器中的元件，用于抑制電路中的共模噪聲。它們的應用區別如下：
磁環共模電感
磁環共模電感是一種基于磁芯的電感，它的磁芯材料通常是鐵氧體或鎳鋅。在磁環共模電感中，信號通過一個或多個線圈繞在磁芯上，這個線圈通常是平面線圈。該線圈是在同一磁芯上繞成的，其中一部分用于輸入信號，另一部分用于輸出信號。
磁環共模電感適用于高頻應用，通常在幾百kHz到幾十MHz的頻率范圍內工作。它們的主要優點是具有高阻抗和高抑制電磁噪聲的能力。它們還能夠有效地抑制有源濾波器和開關電源的高頻噪聲。
SQ共模電感
SQ共模電感是一種基于磁芯的電感，它的磁芯材料通常是鐵氧體或鎳鋅。SQ共模電感通常由兩個磁芯組成，兩個磁芯之間通過線圈連接起來。該線圈是一個雙繞組線圈，其中一個繞組用于輸入信號，另一個繞組用于輸出信號。
SQ共模電感主要適用于低頻應用，通常在幾十kHz以下的頻率范圍內工作。它們的主要優點是具有較低的漏感和較高的共模阻抗。它們還能夠有效地抑制電路中的低頻共模噪聲，特別是在直流-直流轉換器（DC-DC）和有源濾波器中。
因此，磁環共模電感適用于高頻應用，而SQ共模電感適用于低頻應用。這兩種電感都有優秀的抑制電磁噪聲的能力，但是具體的選擇應該根據應用的特定要求來決定。
