磁環電感出現耐壓不良是什么原因？
分類：專業問答 發布時間：2022-07-13 瀏覽量：1226
磁環共模電感經常需要測試耐壓，尤其是線徑0.7或以上的產品，需要對繞組與繞組之間打耐壓測試，如對兩繞組間施加電壓500V 0.5A 5S,不出現電弧，不會(huì )超漏報警，則表示兩繞組間可以承受住該電壓。
高壓棒施加電壓的時候，出現電弧或耐壓測試儀出現超漏報警，則表示耐壓不良，耐壓不良的產品在使用的過程中會(huì )出現短路現象，因此產品設計耐壓值需等于或略高于實際電壓值。那么造成耐壓不良的原因是什么呢？
直接原因：導線絕緣層出現破皮或出現破損或出現短路。
造成的間接原因：
1，導線質量差，如漆包線漆膜薄，涂覆厚度不夠，或漆膜比較差，尤其是大線徑的漆包線，經反復來回勾線，高溫烘烤后，漆膜差的會(huì )出現爆裂現象；
2，制程原因，如勾線操作不當，臺鉗金屬的部位包裹不到位，造成導線表皮被金屬部位刮傷；或焊錫過焊焊深造成漆皮破裂，更嚴重甚至造成短路。
耐壓不良改善對策：
1，使用品牌廠家漆包線，漆膜厚的漆包線，漆膜厚的漆包線，拿在手上，感覺外表皮油膩膩的，可以反復來回折彎，高溫烘烤不會(huì )爆漆,；
2，優化制程，勾線做好防護，焊錫注意焊錫時間和溫度及深度；

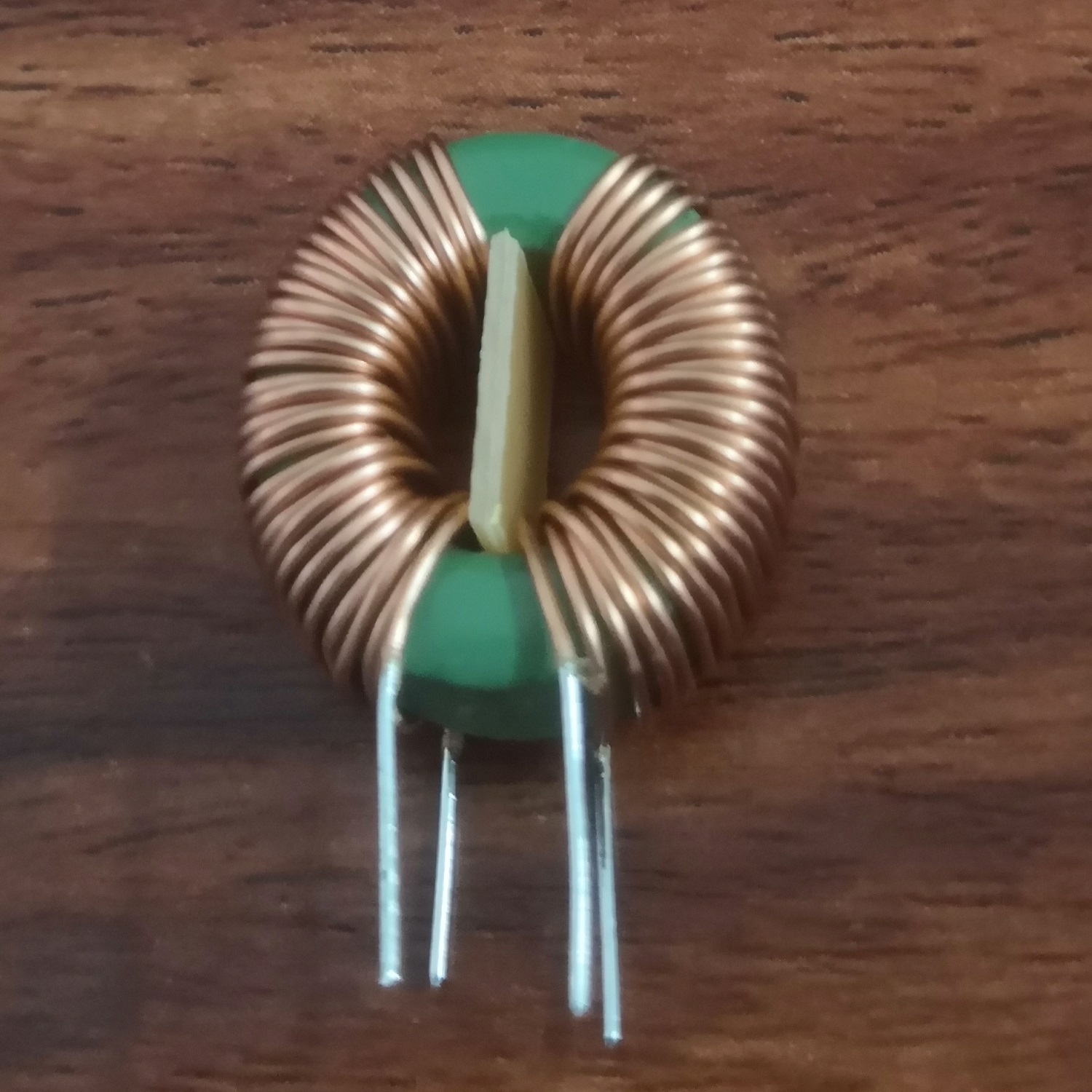

3，在設計上，用分邊繞替代雙線并繞，分邊繞，在兩組線圈中間加一塊隔板隔開兩個繞組。
磁環電感如出現耐壓不良，使用時會(huì )出現短路，短路的產品電感量遠低于正常值或者完全沒有電感量，所以需要過大電壓的磁環電感是需要全測耐壓的。
