帶隔板分邊繞的共模磁環電感發生短路，是什么原因？
分類：專業問答 發布時間：2024-10-27 瀏覽量：1049
共模磁環電感是電子電路里常用的元件，主要作用如下：
1，濾除共模干擾
- 原理：共模干擾指在兩根或多根導線上同時出現、幅度和相位相同的干擾信號。共模磁環電感能對共模干擾產生高阻抗，依據電磁感應原理，共模電流通過磁環時產生的磁場方向相同，會(huì )疊加增強，使電感感抗增大，從而阻礙共模干擾信號通過。
- 應用場景：在開關電源中，電路開關動作會(huì )產生共模干擾，可能影響電源性能和其他設備，共模磁環電感可有效濾除干擾，保證電源輸出穩定。在電子設備的信號線上，外部電磁環境也會(huì )引入共模干擾，使用共模磁環電感可減少對信號傳輸的影響，提高信號質量。
2，抑制電磁輻射
- 原理：當電路中的電流變化時，會(huì )產生電磁輻射。共模磁環電感可通過改變電流路徑和分布，將電磁場限制在磁環內部，同時使電路中的高頻電流在磁環電感上產生反向電動勢，抵消部分電磁輻射，從而抑制電磁輻射的產生和傳播。
- 應用場景：在電腦主板上，各種高速信號傳輸線（如USB、HDMI等接口的連接線）會(huì )產生電磁輻射，可能影響其他部件工作或造成電磁兼容問題。共模磁環電感安裝在這些信號線上，可抑制電磁輻射，保障電腦穩定運行。在通信設備中，如基站、路由器等，也需要共模磁環電感抑制電磁輻射，確保通信質量。
3，平衡線路阻抗
- 原理：在高速信號傳輸中，線路阻抗不匹配會(huì )引發信號反射，導致信號失真和傳輸效率降低。共模磁環電感可調整線路的共模阻抗，通過合理選擇磁環的材料、尺寸和匝數，使線路的共模阻抗與源端和負載端的阻抗相匹配，從而減少信號反射。
- 應用場景：在視頻傳輸線（如VGA、DVI等）中，信號頻率較高，對線路阻抗匹配要求嚴格，共模磁環電感可優化傳輸線的共模阻抗，減少信號反射，保證視頻信號的高質量傳輸。在網絡(luò )通信的雙絞線中，也需要平衡線路阻抗，共模磁環電感可提升網絡(luò )信號傳輸的穩定性和速度。
共模磁環電感應用于電源中，配合變壓器，將220V高壓電轉換成12V或24V等低壓電，接入220V的那端被稱為輸入端，接入低壓端稱為輸出端，接入220V電壓輸入端的磁環共模電感意味著兩個繞組線圈要經受220V的電壓，而不被擊穿，需要繞組間具有一定的安全絕緣性，雙線并繞的磁環電感需要經過500V高壓（相對比較安全的標準）測試才能用于輸入端，分邊繞的共模磁環電感一般中間塞隔板，將兩個繞組隔離開，能夠避免絕大部分的高壓不良，最近遇到一個比較極端的案例。

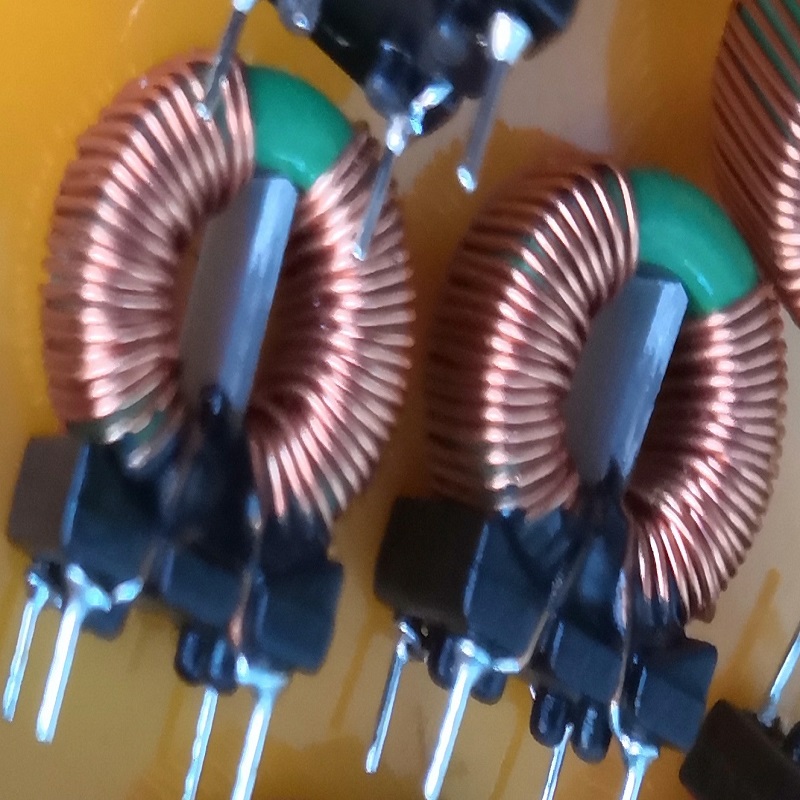

分邊繞的共模磁環電感，中間塞了隔板，客戶反饋有個別產品發熱，將線圈燒黑，磁環表面的絕緣漆也燒脫落。測試電感量，電阻都沒有問題，通過對繞組間匝間高壓測試，發現無一例外，不良品都是高壓報警不良，據此判斷是繞組匝間短路導致的炸機現象。分邊繞的兩邊線圈沒有接觸，隔板已經分離開了，是如何發生高壓不良的呢？
發生機理：
此類不良偶發于機器繞線產品，機器繞線速度快，如磁環有毛邊，尖銳的披鋒，繞線速度過快，導線的絕緣層容易被披鋒刺破刮傷，同時相反也會(huì )對磁環的絕緣漆造成破壞，導致導線導體直接和磁環本體接觸，另外一側也一樣導線和磁環本體接觸，相當于兩側導線以磁環本體為介質接通形成通路。
如何檢測和避免此類不良？
1，繞線前磁環進行高壓測試，如2KV高壓測試驗證絕緣漆的絕緣性；
2，機繞大線徑產品進行高壓測試，尤其是用于輸入端的，需全檢，高壓測試是可以檢測出短路現象的。
3，有條件的在磁環外包絕緣膠布再繞線，或者裝塑膠外殼再繞線。
