磁環電感出現炸機，是什么原因？
分類：專業問答 發布時間：2023-04-02 瀏覽量：725
雙線繞的磁環共模電感如生產管控不到位，插件安裝后，通電工作非常容易發生炸機現象，造成炸機有哪些原因呢？
一、磁環電感出現炸機可能有多種原因，以下是幾種可能的原因：
1，過載：如果磁環電感的電流超過了其額定電流，就會(huì )導致過載，使得電感產生過多的熱量，最終可能導致磁環電感炸機。,
2，過壓：磁環電感在使用時，如果電壓超過了其額定電壓，也可能導致磁環電感炸機。
3，短路：如果磁環電感內部出現短路，電流就會(huì )急劇增加，這會(huì )導致磁環電感產生過多的熱量，最終可能導致磁環電感炸機。,
4，溫度過高：如果磁環電感長時間工作，導致溫度過高，也可能導致磁環電感炸機。
5，材質問題：如果磁環電感本身質量不好，或者制造工藝不良，也可能導致磁環電感炸機。
在現實中發生最多的是因繞線過程中或焊錫中發生導線絕緣層破壞，導致相鄰的匝間短路，承受不住額定電壓，產生的電流急劇增加，熱量過多，導致炸機。
磁環電感短路耐壓不良問題如何解決？
1，換導線材料，選用絕緣層較厚的導線，如漆包線改為三層絕緣線或者高溫馬達線；
2，改繞線方式，雙線并繞改為分邊繞，中間加隔板分開兩個繞組，防止匝間短路；
3，含浸，繞線完成后，浸泡絕緣油，加強導線表面的絕緣性；
4，改善焊錫工藝，如使用免洗可以降溫的助焊劑，防止焊錫時間過長和過深；

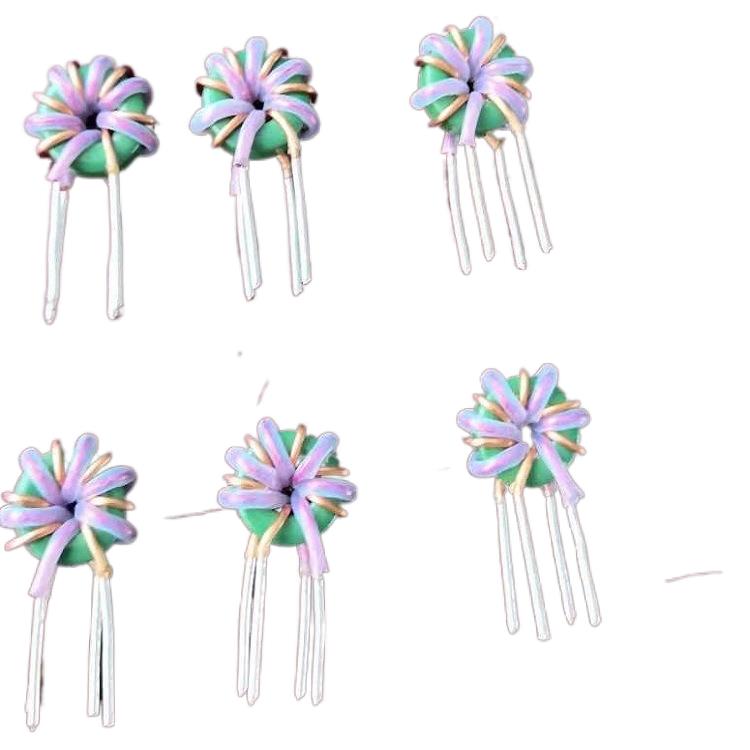

5，加套管，有條件的可以整條導線加鐵弗龍套管再繞線，或者進出線加一截；

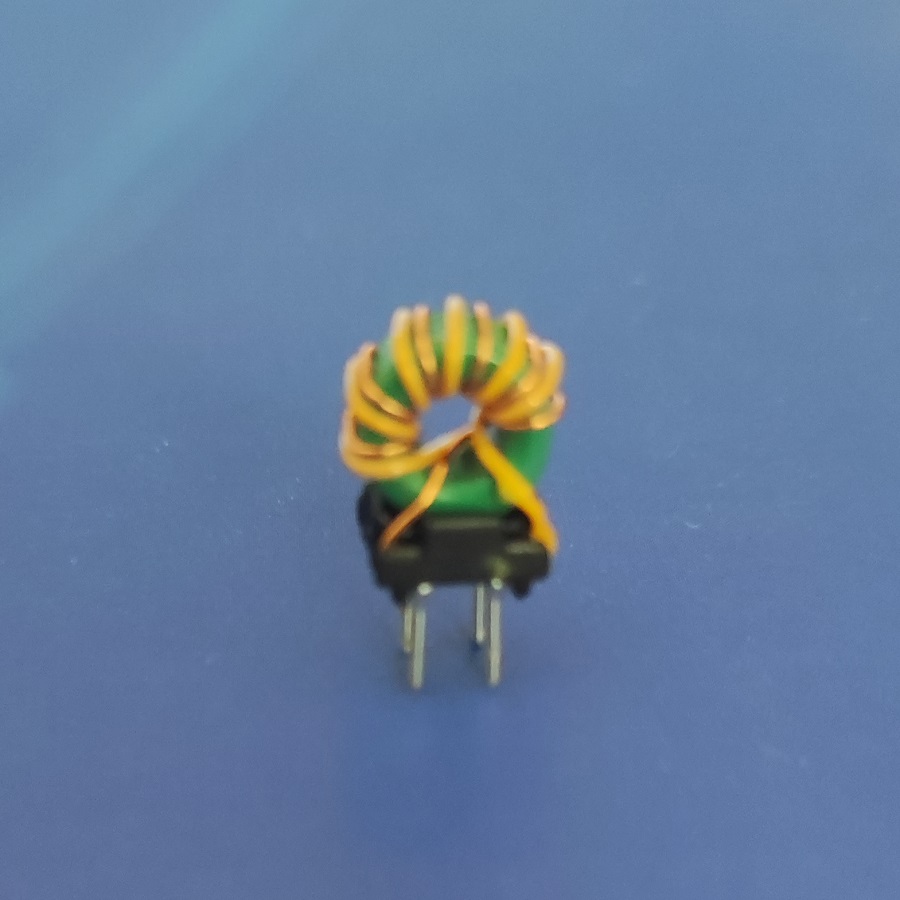

6，加底座，繞線完成后，將磁環引腳掛在底座上再焊錫，底座安全距離，可以最大限度降低焊錫造成的短路概率；
7，繞線工藝改進，加強繞線夾具治具的絕緣性，如包膠帶，包碎布等，使用塑料鉤針替代金屬材質鉤針（尤其是機繞）；
8，雙線并繞的0.4線徑以上的建議全部打耐壓測試，防止耐壓不良產品流出。
