磁環電感線圈如何檢驗其質量好壞？
分類：專業問答 發布時間：2022-09-22 瀏覽量：915

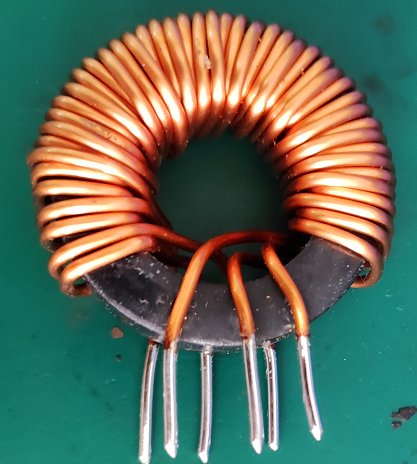

磁環電感線圈就是在磁環上面繞制線圈，俗稱拉線，勾線，開關電源，電路濾波，儲能都有用到，我們身邊的日用電器內部都有磁環電感線圈的存在。相信大家都不陌生了，在選型的時候，如果你是一個行業小白，如何快速選型呢？
不急，玖豐小編教你快速選型。
首選我們要確認開關電源的輸出功率，根據功率大小來確認磁環電感的材料，工作電流，大概的線徑范圍，如何根據這些參數選擇成本適中滿足要求的磁環電感尺寸。
選好磁環電感尺寸后，就進入檢驗環節，小白檢驗步驟：
1，看外觀，有經驗的繞線工人，繞制出來的線圈排線均勻，非常對稱，機器繞線的產品經過調試，繞線基本很穩定，纏線緊密，排列均勻，導線絕緣層光滑無損傷，PIN腳吃錫飽滿光亮，出腳對稱，長度一致；
2，量測尺寸，用游標卡尺測量磁環電感線圈的外徑和高度，尺寸貼合設計要求，安裝無障礙，且不會(huì )影響其他元件器的插件安裝，量測針腳線徑，線徑符合要求，原則上線徑越大越好；
以上為小白比較簡單的檢驗方法，對于專業的人員可以采取以下方法:
1,測感量，適用數字電橋測試電感量，電感需滿足要求，如高導錳芯磁環電感，要求的是感量1mH最小，則感量需大于1mH;低導的黃白環，鐵硅鋁，鎳芯環，量測出來的感量公差越小，代表磁環一致性較好，特性越穩定。共模的磁環電感兩個繞組需測試感量平衡，用電感平衡測試儀測試；
2，測耐壓，使用耐壓測試儀對繞組與繞組間施加高電壓如500V，1KV，如導線絕緣層有破損，線圈間有短路，則耐壓測試儀提示超漏報警；
3，測電阻，電阻即是銅阻，使用直流電阻測試儀測試，線徑越大，電阻越小，需要注意的是部分廠家使用銅包鋁替代純銅漆包線，而鋁的質量輕，價格也便宜很多，但是鋁的電阻率高，電阻高，使用時間久了，發熱嚴重，甚至有可能會(huì )出現炸機燒板的現象，測試導線的電阻可以很好分別出是純銅漆包線還是銅包鋁導線；
5，測電流，使用磁飽和密度高的材料，磁環不易飽和，越耐大電流，使用數字電橋和直流偏置源可以對比測試出磁環材料的磁飽和強度；
6，測層間，即測層間短路，使用層間短路測試儀測試線圈內部是否有損傷的現象，尤其是線徑較大和圈數多線比較長的產品，有的廠家先將導線制作成彈簧形狀，在一圈圈的松彈簧拉線，打彈簧對導線絕緣層具有一定的破壞性，包括機器繞線，運轉速度較快，容易刮蹭，稍不注意，導線表皮也容易損傷，測試層間短路，可以鑒定導線是否有破皮損傷現象；
7，測居里溫度，居里溫度是磁環材料固有的特性，磁環居里溫度越高，表示磁環耐溫等級越高，如某鎳芯磁環居里溫度是220℃，則從室溫到220℃之間，隨著溫度的升高，電感線圈的感量值也會(huì )直線上升。當溫度超過220℃，則感量會(huì )突然下降，或者完全不表征感量特性。像UPS不間斷電源，大功率電源，連續工作時間長，功率大，電流大，工作時間長了，即使有散熱風扇降溫，產品內部溫度還是很高的，如果磁環的居里溫度高，則其穩定性越好，壽命越長；
8，測試阻抗，磁環電感線圈除了儲能，由于其閉磁路結構，還具有抗干擾的作用，尤其是鎳芯磁環抗干擾應用較多，使用阻抗分析儀可以測試特定的頻率點如25MHZ,100MHZ下對應的阻抗值大小，阻抗值越大，代表該頻率點下對應的抗干擾能力越強。
以上為比較全面專業的磁環電感線圈測試方法，你學會(huì )了嗎？
