UU共模濾波器
分類：產品中心 發布時間：2022-08-06 瀏覽量：2405
1，UU濾波器的制作原理：
UU型濾波器，是先在BOBBIN骨架上繞好兩組線圈，兩組線圈同進同出，圈數相同，再將兩片“U"型的高導錳鋅磁芯穿過骨架的內孔，兩片磁芯的頂端向對，外扣鐵夾固定磁芯，或浸凡立水，不包膠帶，或包瑪拉黃膠帶，紅膠帶，膠帶主要起到絕緣保護作用，黃色膠帶比較常見。
2，UU共模電感性能
（1）.工作頻率：20kHz-500KHz
（2）.工作溫度：-40℃ to +125℃
（3）.儲存溫度：-25℃ to +85℃
（4）.儲存濕度：30 to 95%
3，UU電感的特點

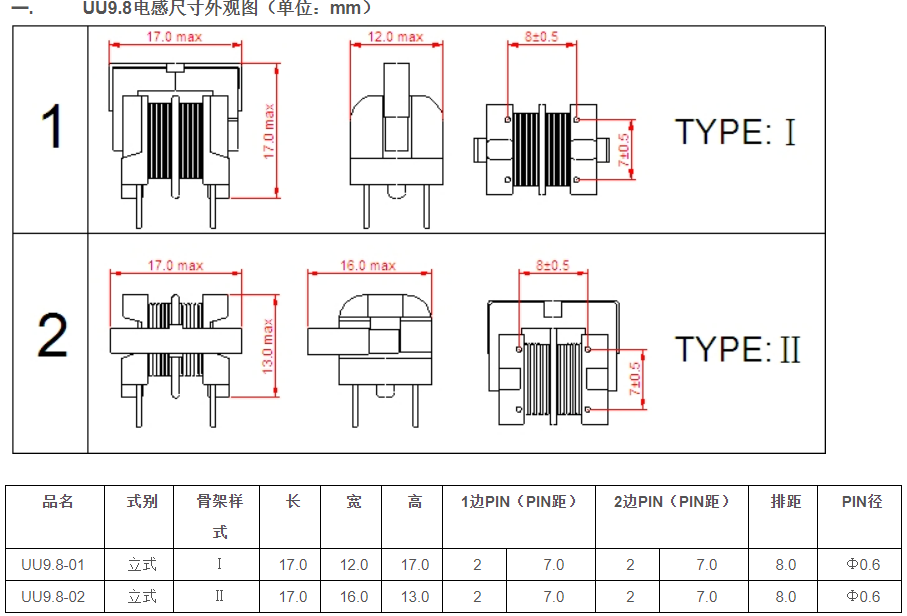

UU9.8電感具有尺寸小，繞制方便、價格便宜，可靠性高的特點。
4.UU電感的應用UU電感常應用于共模濾波電感、驅動變壓器、電流互感器等。

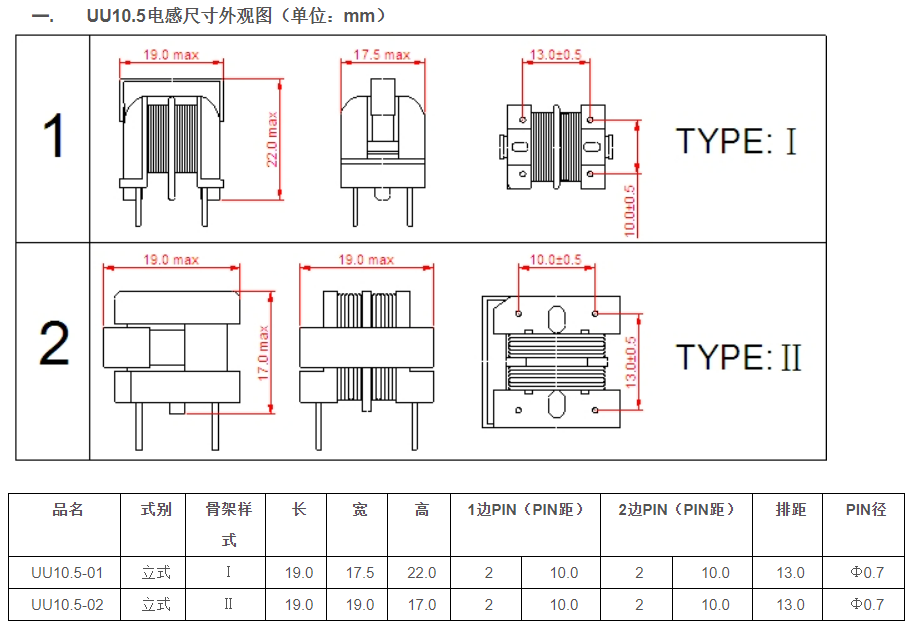

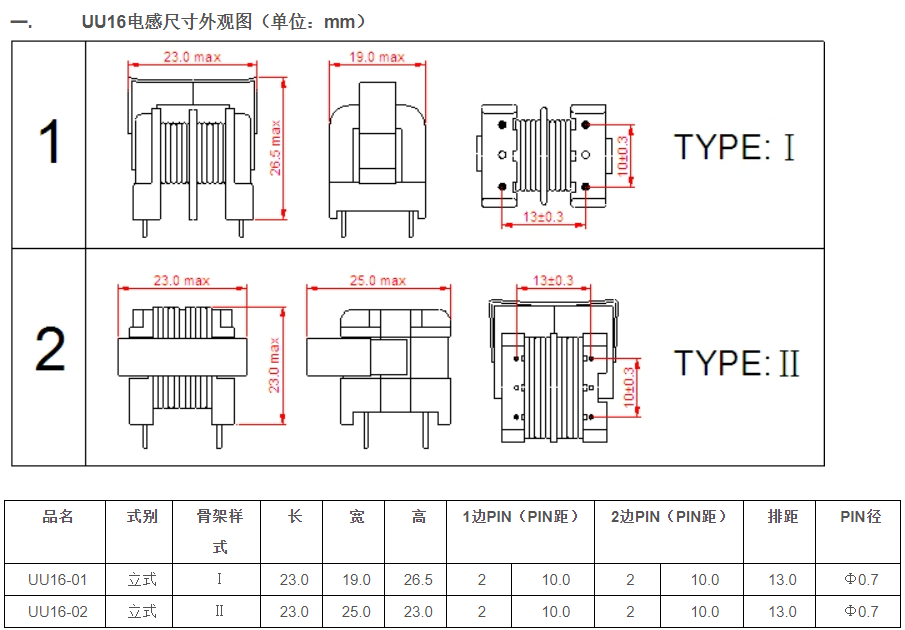

UU共模濾波電感器的常見型號有：UU9.8,UU10.5,UU15.7,UU16.
注：以上規格尺寸為常規尺寸，默認不包膠帶，包膠帶一般為黃色，紅色也可定制?？煞峙P式和立式，臥式價格高于立式價格。
更多特殊規格可定制。
