共模磁環電感雙線并繞安規問題如何解決？
分類：新聞資訊 發布時間：2022-10-20 瀏覽量：595

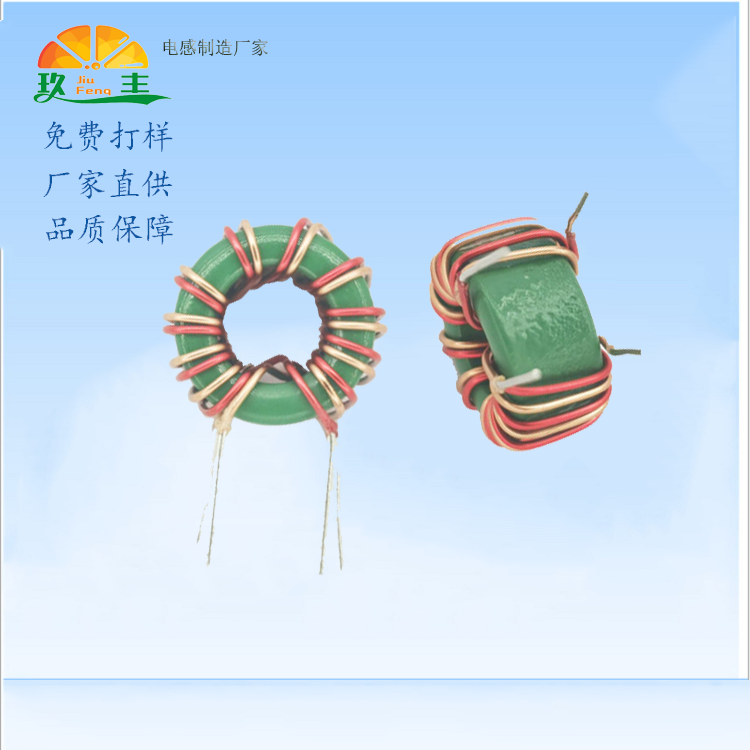

差模磁環電感是單根線繞，一個繞組，共模磁環電感是兩根線繞，兩個繞組，其中共模的繞線又分雙線并繞和分邊繞，雙線并繞一般是繞制單層，分邊繞可以來回繞制多層，所以雙線并繞的一般線徑偏大圈數少，分邊繞的一般線徑小圈數多。
在實際生產中，共模磁環電感耐壓不良常見于雙線并繞的情況，耐壓不良產品在高電壓工作下會(huì )造成匝間短路，造成安全隱患，是一大安規問題點，尤其是在線徑較大，如0.6線徑以上的雙線并繞產品比較突出。如何解決呢？
我們分析下造成耐壓不良的原因，其本質是因為導線絕緣層有損傷，雙線并繞的線距離較近甚至挨在一起，對匝間施加高電壓時，絕緣層損傷處被擊穿，兩根導線導體直接接觸發生短路現象。
解決方法：
1，雙線并繞產品盡量使用三層絕緣線，一般為一根為漆包線，另外一根為三層絕緣線；
2，繞線完成后浸泡凡立水，增加導線表皮的絕緣性；
3，繞線制作的時候，避免鉤針，夾具蹭線刮線等傷線動作，遇到線徑較大，磁環孔小的產品，切忌雙線一起拉，這樣鉤針受力較大容易刮傷線材，建議 一次拉一根線；
4，焊錫作業時，使用免洗助焊劑，下錫爐過焊時，不可時間過長。避免高溫燙傷漆包線絕緣層。
5，整條導線穿TFL(鐵弗龍）套管，再繞線，避免了不同繞組間導線直接接觸，同時避免了繞線刮線的可能，當然，該方法只適用于手工繞線，且成本較高，有條件的可以采用。
以上為雙線并繞共模磁環電感安規問題的解決方案，分邊繞的共模電感中間通常加隔板，避免匝間距離太近，高壓下造成短路，玖豐電子曾經就做過一款1375的分邊繞共模電感，客戶提供的初始設計方案是1.0線徑分邊繞7圈，測試需要過1KV電壓，由于內孔較小，線徑大，沒有加隔板，兩邊收線距離較近甚至挨在一起，在量產測試的時候出現很多耐壓不良，短路現象，后我司改善設計，中間增加隔板后，無耐壓不良發生。
