磁環共模電感分邊繞和雙線并繞有什么區別？
分類：公司新聞 發布時間：2023-02-21 瀏覽量：1915
磁環共模電感通常用于減少信號線或電纜中的共模噪聲。磁環共模電感分為分邊繞和雙線并繞兩種類型，它們的區別在于繞線方式不同。

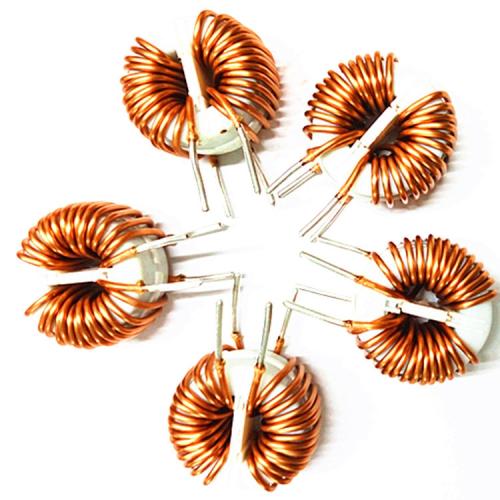

分邊繞磁環共模電感是將兩根電線穿過磁環，然后將每根電線對稱分別繞在磁環的兩側，繞制方法是一組線圈順時針繞線，另外一組在磁環的另一邊逆時針繞線，線圈同進同出，這種繞法使得兩根電線之間的電感耦合減小，從而降低共模電流和噪聲。

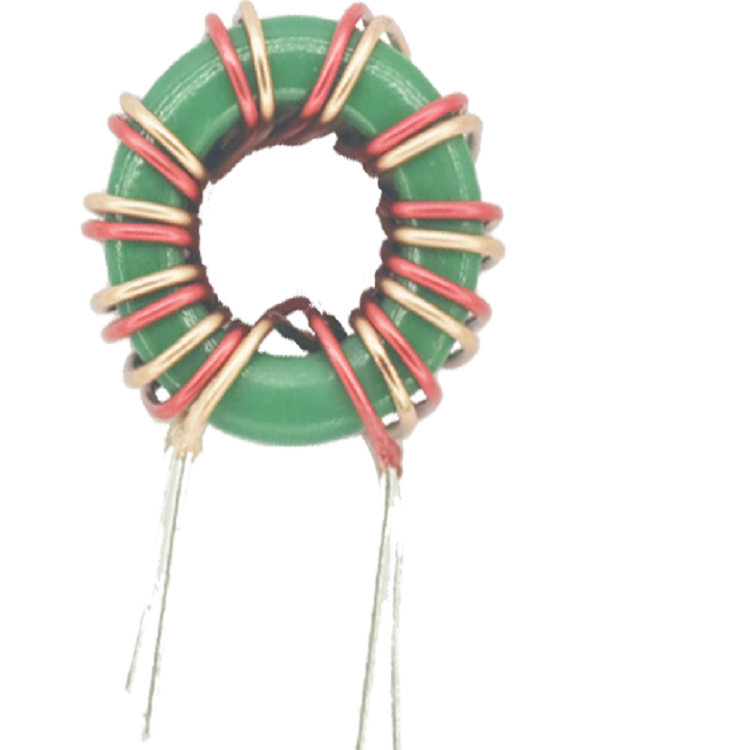

雙線并繞磁環共模電感是將兩根電線并在一起繞在磁環上，然后將它們并排排列。這種繞法使得兩根電線之間的電感耦合增大，從而提高了共模電流和噪聲的抑制效果。
實際操作中，共模小產品走量的都采用雙線并繞，自動繞線機器繞線，效率高；分邊繞的一般是體積大的產品，使用半自動機器繞制或手工繞制，中間加隔板，繞線效率相對來說要低。
因此，這兩種繞法在使用時需要根據具體情況選擇合適的方式，以達到最佳的抑制效果。
