阻流扼流圈
分類：磁棒電感 發布時間：2022-05-11 瀏覽量：714
1，磁棒電感特點：

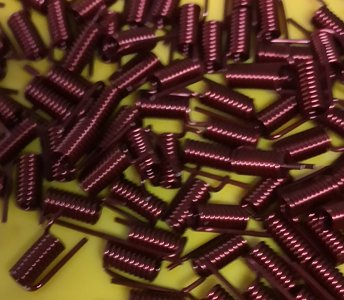

磁棒電感由圓柱形的磁棒和彈簧線圈組成，和其他種類的繞線電感不同，磁棒電感是線圈單獨成型后，再將磁棒穿線圈。其他電感器，如工字電感，磁環電感，貼片電感都是直接在磁芯上繞線。
2，磁棒電感按照磁棒的大小,常見規格如下：
R3*10,R3*15,R3*20,R4*10,R4*12,R4*15,R4*20,R4*25,R5*10,R5*15,R5*20
R5*25,R5*30,R6*10，R6*15,R6*20,R6*25,R6*30,R8*20,R8*30,R10*20,R10*30。

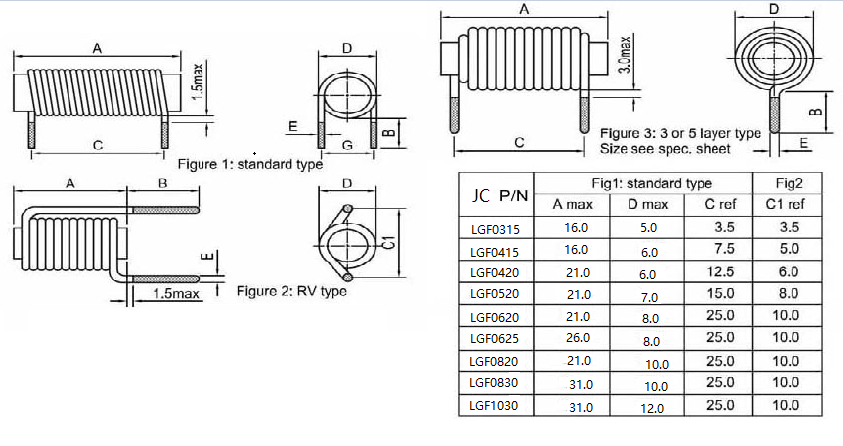

3，尺寸圖：
磁棒扼流電感低損耗，耐大電流，常用于點火線圈，電源供應器，多為單層密繞，感量不高，飽和電流最大可達50A。
